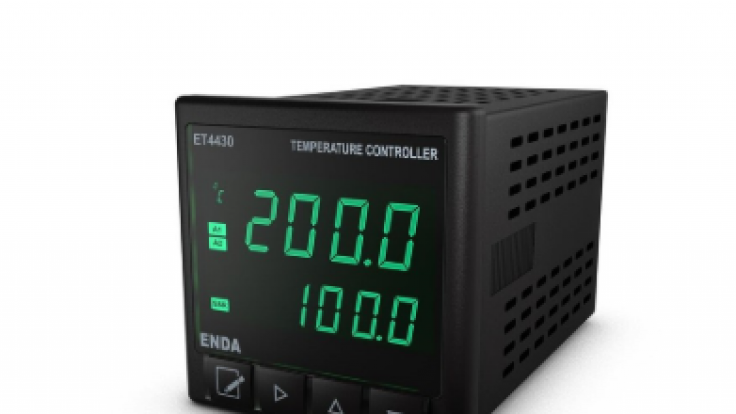

ET4430
• 2×4 hane LCD göstergeli
• Seçilebilir çift set değeri girebilme
• Seçilebilir PT100 ve termokupl tipleri
• PID parametrelerinin otomatik hesaplanması (SELF TUNE)
• Üç farklı özellik atanabilen dijital giriş
• Üç farklı özellik atanabilen F fonksiyon tuşu
• Soft-Start özelliği
• Seçilebilir SSR kontrol çıkışı
• İkinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı
• Birinci Alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 röle çıkışı
• Seçilebilir Isıtma/Soğutma kontrolü
• Giriş için Offset özelliği
• Prob arızası durumunda röle konumlarını seçebilme veya periyodik ve otomatik periyoduk çalışma
• RS-485 ModBus protokolüyle haberleşme
• EN standartlarına göre CE markalı
Çevresel Özellikler
- Ortam/Depolama Sıcaklığı 0…50 ºC / -25…70 ºC
- Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
- Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
- Yükseklik En çok 2000m
Elektriksel Özellikler
- Besleme Voltajı 90-250V AC +%10 -%20, 50/60Hz, 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS
- Güç Tüketimi 5VA
- Bağlantı Soketli klemens
- Skala Pt-100 rezistans termometre -199.9…600.0 °C / -200…600 °C
- Skala Fe-Const (J) termokupl -30…600 °C / -30.0…600.0 °C
- Skala NiCr-Ni (K) termokupl -30…1300 °C / -30.0…-999.9 °C
- Skala Fe-CuNi (L) termokupl -30…600 °C / -30.0…-600.0 °C
- Skala Cu-CuNi (T) termokupl -30…400 °C / -30.0…-400.0 °C
- Skala Pt10Rh-Pt (S) termokupl -40…1700 °C
- Skala Pt13Rh-Pt(R) termokupl -40…1700 °C
- Doğruluk ±%0.5 (tam skalanın) ±1 hane (termokupl için), ±%0.2 (tam skalanın) ±1 hane (Pt-100 rezistans termometre için)
- Hat Direnci En çok 100ohm
Çıkışlar
- C/A2 Çıkışı Röle: 250V AC, 8A (rezistif yük için), NO+NC kontrol veya Alarm2 çıkışı olarak seçilebilir
- A1 Çıkışı Röle: 250V AC, 8A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir)
- SSR Çıkışı 24V, 20mA
- Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama
Kontrol
- Kontrol Biçimi Tek set-değer ve alarm kontrolü
- Kontrol Yöntemi On-Off, P, PI, PD, PID (seçilebilir)
- A/D Dönüştürücü 14 bit
- Örnekleme Zamanı 100ms
- Oransal Band %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
- Kontrol Periyodu 1 ile 125 saniye arasında ayarlanabilir
- Histerisiz 1 ile 50 °C/F arasında ayarlanabilir
- Çıkış Gücü Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Kutu
- Montaj Şekli TH 35 tipi raya monte edilir
- Montaj Şekli Sıkıştırılarak panoya yerleştririlr
- Ebat G48xY48xD87 mm
- Ağırlık Yaklaşık 250g (ambalajlı olarak)
- Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
