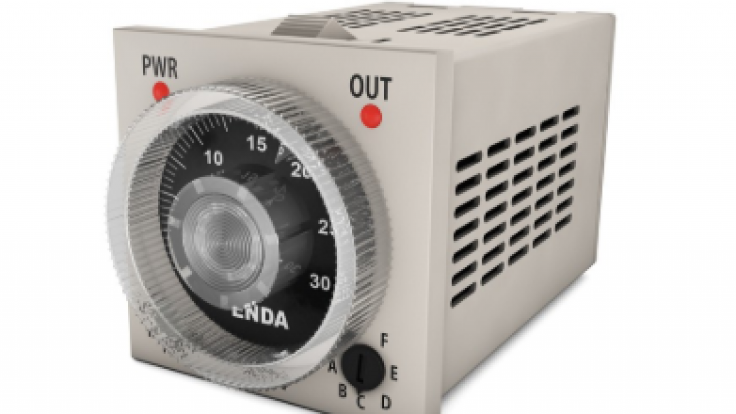

ATP4

• Besleme voltajı ile tetikleme
• Tetikleme çıkışı (OUT1)
• Zamanlama fonksiyonu için kontak çıkışı (OUT2)
• OUT2 için 6 farklı zamanlama modu (A, B, C, D, E, F)
• OUT2 için 6 farklı zamanlama birimi seçimi (S, 10S, M, 10M, H, 10H)
• 8/11 pinli soket veya 7/10’lu klemens bağlantısı
• 10’lu klemens veya 11 pinli soket için start, reset, gate girişleri
• EN standartlarına göre CE markalı

Çevresel Özellikler
  • Ortam/Depolama Sıcaklığı 0…50 ºC / -25…70 ºC
  • Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
  • Koruma Sınıfı EN 60529 standardına göre Ön panel : IP50, Arka panel : IP20
  • Yükseklik En çok 2000m


Elektriksel Özellikler

  • Besleme Voltajı 90-250V AC, 50/60Hz veya 24V AC ±%10, 50/60Hz ve 24V DC ±%10
  • Güç Tüketimi 10VA
  • Bağlantı 8/11pinli soket veya 7/10’lu klemens bağlantısı
  • Skala 0-1.2, 0-3, 0-12, 0-30 veya 0-60
  • Resetleme Süresi UV için 0.3saniye, LV için 0.01saniye
  • Doğruluk Besleme voltajına bağlı oluşabilecek hata max %0.2
  • Doğruluk Set değerinin ayarlanmasında oluşabilecek hata max %5
  • Doğruluk Sıcaklık etkisine bağlı oluşabilecek hata max %1


Girişler

  • Start Girişi 10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)
  • Reset girişi 10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)
  • Gate girişi 10 klemensli veya 11 pin soketli modellerde kontak girişi (Puls süresi en az 3ms.)


Çıkışlar

  • Tetikleme Çıkışı OUT1 Röle: 250V AC, 8A (rezistif yük için), NC
  • Kontrol Çıkışı OUT2 Röle: 250V AC, 8A (rezistif yük için), NO+NC
  • Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
  • Kontrol Çıkışı Durumu OUT LED’i kontrol çıkışı enerjili iken yanar, zamanlayıcı çalıştığı sürece flash yapar


Kontrol

  • Zamanlama Fonksiyonu A, B, C, D, E, F modları cihaz üzerinden seçilebilir
  • Zamanlama Birimi Saniye, 10saniye, dakika, 10dakika, saat, 10saat birimleri cihaz üzerinden seçilebilir


Kutu

  • Montaj Şekli Sıkıştırılarak panoya veya 8/11 pinli soket ile raya monte edilebilir
  • Ebat G48xY48xD82 mm
  • Ağırlık Yaklaşık 100g (ambalajlı olarak)
  • Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
