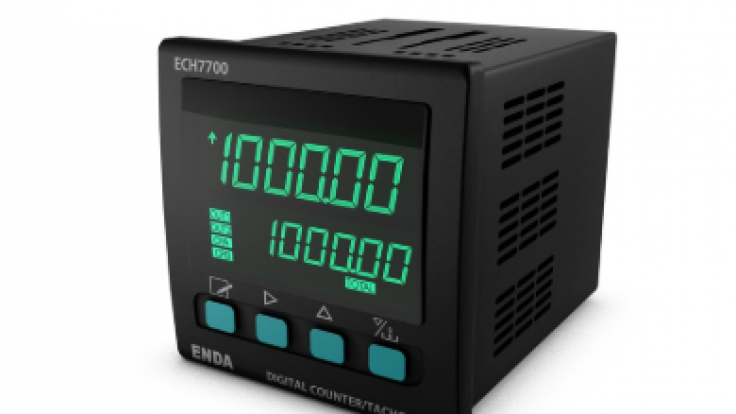

ECH7700

• 2×6 hane göstergeli
• Sayıcı ve Devir/Hız ölçüm cihazı olarak programlanabilme imkanı
• 6 Haneli grup sayma fonksiyonu (Batch Counter)
• 9 Haneli toplam sayma fonksiyonu (Total Counter)
• Period, zaman farkı, puls zamanı, devir ve hız ölçebilme
• Ön paneldeki tuşlardan kolayca ayarlanabilir
• Faz farklı giriş ile ileri/geri sayar
• Giriş frekansı seçilebilir
• Giriş işareti 0.000001 ile 99.9999 arasında istenen değer ile çarpılarak kalibrasyon yapılabilir
• Desimal nokta 1. ile 5. basamak arasında ayarlanabilir
• Sensör giriş tipi tuş takımından seçilebilir (PNP, NPN)
• Çift setli ve çift kontaklıdır
• SET1 SET2’ye bağımlı seçilebilir
• Çıkış kontağı, sürekli çıkış veya 0.01 ila 999.9 saniye aralığında çekecek şekilde ayarlanabilir
• Devir ölçme modunda çıkışın geciktirllmesi ayarlanabilir
• Seçilebilir fonksiyonel Reset
• 0/500000 arasında seçilebilir Offset
• Seçilebilir parametre güvenliği
• Soketli klemens ile montaj ve servis kolaylığı sağlanmıştır
• RS485 Modbus haberleşme ara birimi
• En standartlarına göre CE markalı

Çevresel Özellikler
  • Ortam/Depolama Sıcaklığı 0 …50 ºC / -25…70º C
  • Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
  • Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
  • Yükseklik En çok 2000m


Elektriksel Özellikler

  • Besleme Voltajı 230V AC +%10 -%20, 50/60Hz veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS
  • Güç Tüketimi 5VA
  • Bağlantı Soketli klemens


Girişler

  • Sayma Girişi CPA, CPB 2 Adet (maksimum 50kHz, 5V ila 30V’luk puls) PNP ve NPN giriş olarak seçilebilir
  • Sayma Frekansı (Hz) 20Hz, 50Hz, 100Hz, 500Hz, 1000Hz, 5000Hz, 10kHz, 20khz, 30kHz ve 40kHz programlanarak seçilebilir
  • Reset Girişi PNP: Pozitif reset (1ms ile 100ms arasında ayarlanabilir 5V ila 30V’luk puls)
  • Reset Girişi NPN: GND terminali RESET IN terminaline bağlanarak resetlenir


Çıkışlar

Kontrol Çıkışı OUT1 250V AC, 2A (rezistif yük için), NO+NC
Kontrol Çıkışı OUT2 250V AC, 2A (rezistif yük için), NO
SSR1, SSR2 Çıkışı En fazla 30V DC, 50mA (S.S. OUT)
Sensör Besleme Çıkışı 12V DC, en fazla 50mA (regülesiz)
Röle Ömrü Yüksüz 5.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama
Doğruluk ±% 0.01 ± 1ms


Kutu

  • Montaj Şekli Sıkıştırılarak panoya yerleştirilir
  • Ebat G72xY72xD97 mm
  • Ağırlık Yaklaşık 230g (ambalajlı olarak)
  • Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
