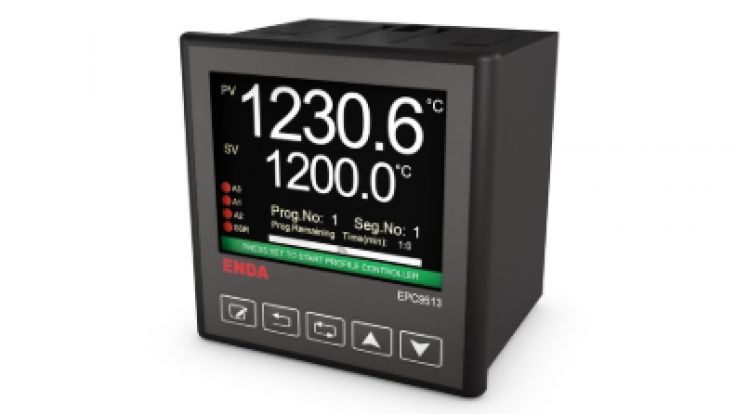

EPC9513

• 3,5 inç TFT grafik gösterge ile 5 haneli gösterebilme
• Seçilebilir TC, RTD, NTC, R, mA, V veya mV girişleri
• Giriş için offset özelliği
• Analog girişler için 32 noktada lineerizasyon
• Seçilebilir röle, SSR veya analog çıkışlar
• Seçilebilir, giriş ile orantılı transfer çıkışı (mA veya V)
• 50ms örnekleme zamanı
• PID kontrol yapabilme
• PID parametrelerinin otomatik hesaplanması (SELF TUNE)
• PID parametrelerinin otomatik ayarlanması (AUTO TUNE)
• Soft-Start özelliği
• 24V DC sensör beslemesi
• 8 adım ve 16 programlı Profil kontrol yapabilme
• Seçilebilir tek nokta kontrolü (Single Setpoint Modu)
• Profil kontrol için dijital girişler
• Tuş takımı için güvenlik seviyeleri
• Tuş takımı ve ModBus ile programlama
• RS-485 ModBus protokolüyle haberleşme
• EN standartlarına göre CE markalı

Çevresel Özellikler
  • Ortam/Depolama Sıcaklığı 0…50 ºC / -25…70 ºC
  • Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
  • Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
  • Yükseklik En çok 2000m


Elektriksel Özellikler

  • Besleme Voltajı 90-250V AC, 50/60Hz
  • Güç Tüketimi 7VA
  • Bağlantı Soketli klemens
  • Skala Pt-100 rezistans termometre -200.0…850.0 °C / -100.0…160.0 °C
  • Skala Pt30Rh-Pt6Rh(B) termokupl 200.0…1800.0 °C
  • Skala NiCr-Con (E) termokupl -100.0…900.0 °C
  • Skala Fe-Con (J) termokupl -100.0…900.0 °C
  • Skala NiCr-Ni (K) termokupl -100.0…1300.0 °C
  • Skala Fe-Con (L) termokupl -100.0…900.0 °C
  • Skala NiCrSi-NiSi (N) termokupl -200.0…1300.0 °C
  • Skala Pt13Rh-Pt (R) termokupl 0.0…1700.0 °C
  • Skala Pt10Rh-Pt (S) termokupl 0.0…1700.0 °C
  • Skala Cu-Con (T) termokupl -250.0…300.0 °C
  • Skala Cu-Con (U) termokupl -200.0…400.0 °C
  • Skala NTC -60.0…150.0 °C
  • Skala 0/4 – 20mA, 0 – 150mV, 0/1 – 5V, 0 – 10V, 0 – 550ohm, 0 – 10kohm için:-32768…32767 (desimal nokta 1. ile 3. basamak arasında ayarlanabilir)
  • Dijital Giriş 5V ila 30V’luk puls, Ri = 100kohm (profil kontrol işlemleri için kullanılır)
  • Doğruluk ±%0.1 veya ±2 °C (B tipi termokupl için)
  • Doğruluk ±%0.1 veya ±0.5 °C (E, J, K, N, T, U tipi termokupl, Pt-100 rezistans termometre, NTC için)
  • Doğruluk ±%0.1 veya ±1.5 °C (L tipi termokupl için)
  • Doğruluk ±%0.1 veya ±1 °C (R, S tipi termokupl için)
  • Doğruluk ±%0.1 veya ±1 hane (0/4 – 20mA, 0/1 – 5V, 0 – 10V için)
  • Doğruluk ±%0.1 veya ±20μV (0 – 150mV için)
  • Doğruluk ±%0.2 veya ±0.1ohm (0 – 550ohm için)
  • Doğruluk ±%0.5 veya ±10ohm (0 – 10kohm için)
  • Giriş Direnci Termokupl, Pt-100, NTC, mV, V, ohm için Ri > 100kohm mA için Ri = 50ohm


Çıkışlar

  • Control/Alarm 3 Çıkışı Röle: 250V AC, 2A (rezistif yük için), NO+NC
  • Alarm 1 Çıkışı Röle: 250V AC, 2A ( rezistif yük için), NO+NC
  • Alarm 2 Çıkışı Röle: 250V AC, 2A ( rezistif yük için), NO
  • SSR Çıkışı 0 – 12V DC en çok 40mA, kısa devre koruması vardır
  • mA Çıkışı 0 – 20mA veya 4 – 20mA yük direnci en çok 750ohm
  • V Çıkışı 0 – 10V DC, en çok 30mA , kısa devre koruması vardır
  • Röle Ömrü Yüksüz 10.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama


Kutu

  • Montaj Şekli Sıkıştırılarak panoya yerleştirilir
  • Ebat G96xY96xD81 mm
  • Ağırlık Yaklaşık 400g (ambalajlı olarak)
  • Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
