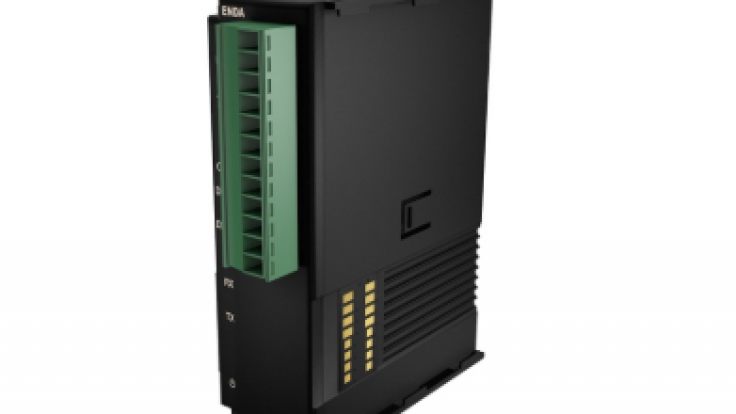

ET1112

• Raya monte edilebilir kutu
• Seçilebilir çift set değeri girebilme
• Seçilebilir Pt-100, J, K, L, T, S, R sensör tipi
• Seçilebilir 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV ve 0-50mV girişi
• Programlanabilir D1 ve D2 dijital kontak girişi
• PID parametrelerinin otomatik hesaplanması (SELF TUNE)
• Kontrol çıkışlarını iptal edebilme imkanı (ölçme amaçlı kullanım için)
• C/A2 veya ANL/SSR çıkışlarını manual kontrol edebilme imkanı
• Soft-Start özelliği
• RS-485 ModBus protokolüyle haberleşme
• Seçilebilir analog, SSR yada röle kontrol çıkışı
• 0-20mA, 4-20mA, 0-10V ve 2-10V seçilebilir analog kontrol çıkışı
• İkinci Alarm veya kontrol çıkışı olarak programlanabilen C/A2 röle çıkışı
• Birinci Alarm veya PID soğutma kontrol çıkışı olarak programlanabilen A1 röle çıkışı
• Seçilebilir Isıtma/Soğutma kontrolü
• Giriş için Offset özelliği
• Prob arızası durumunda röle konumlarını seçebilme veya periyodik çalışma
• ModBus ile programlama
• 7 adet slave bağlanabilme özelliği
• 16 adıma kadar profil kontrolü yapabilme
• Profil adımlarında isteğe bağlı kontak çıkışı alabilme
• Profil kontrol modunda timer ve termostat özelliğini kullanabilme
• RS-485 aracılığı ile yazılım güncelleme özelliği
• EN standartlarına göre CE markalı

Çevresel Özellikler
  • Ortam/Depolama Sıcaklığı 0…50 ºC / -25…70 ºC
  • Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
  • Koruma Sınıfı EN 60529 standardına göre IP20
  • Yükseklik En çok 2000m


Elektriksel Özellikler

  • Besleme Voltajı 24V DC %20
  • Güç Tüketimi En çok 5VA
  • Bağlantı Soketli klemens
  • Skala Pt-100 rezistans termometre -199.9…600.0 °C / -200…600 °C
  • Skala J (Fe-CuNi) termokupl -30.0….600.0 °C / -30….600 °C
  • Skala K (NiCr-Ni) termokupl -30.0…999.9 °C / -30…1300 °C
  • Skala L (Fe-CuNi) termokupl -30.0….600.0 °C / -30….600 °C
  • Skala T (Cu-CuNi) termokupl -30.0…400.0 °C / -30….400 °C
  • Skala S (Pt10Rh-Pt) termokupl -40…1700 °C
  • Skala R (Pt13Rh-Pt) termokupl -40…1700 °C
  • Skala 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -10000…10000 (max skala aralığı 10000)
  • Doğruluk Pt-100 rezistans termometre, 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi için ±%0.2 (tam skalanın) ±1 hane
  • Doğruluk Termokupl için ±%0.5 (tam skalanın) ±1 hane
  • Hat Direnci Termokupl için en çok 100ohm, 3 telli Pt-100 için en çok 20ohm


Çıkışlar

  • C/A2 Çıkışı Röle: 250V AC, 2A (rezistif yük için), NO Kontrol veya Alarm2 çıkışı olarak seçilebilir
  • A1 Çıkışı Röle: 250V AC, 2A ( rezistif yük için), NO/NC seçilebilir (A1 çıkışı)
  • ANL/SSR Çıkışı 0-20mA, 4-20mA, 0-10V, 2-10V analog ve SSR olarak seçilebilir
  • mA çıkış ve SSR modunda max yük direnci 600ohm, V çıkışta kaynak direnci 500ohm
  • Röle Ömrü Yüksüz 10.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama


Kontrol

  • Kontrol Biçimi Tek set-değer ve alarm kontrolü
  • Kontrol Yöntemi On-Off, P, PI, PD, PID
  • A/D Dönüştürücü 14 bit
  • Örnekleme Zamanı 100ms
  • Oransal Band %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
  • Kontrol Periyodu 1 ile 125 saniye arasında ayarlanabilir
  • Histerisiz 1 ile 50 °C/F arasında ayarlanabilir
  • Çıkış Gücü Set değerindeki oran %0 ile %100 arasında ayarlanabilir


Kutu

  • Montaj Şekli Raya monte edilebilir kutu
  • Ebat G29xY90xD64 mm
  • Ağırlık Yaklaşık 200g (ambalajlı olarak)
  • Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
