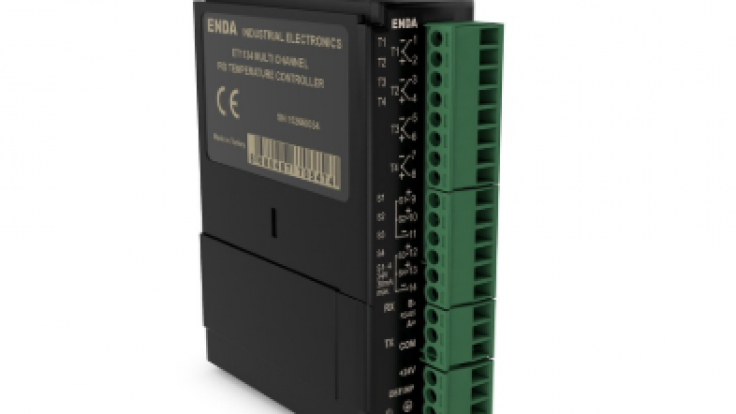

ET1124

• Raya monte edilebilir kutu
• Seçilebilir çift set değeri girebilme
• Siparişte seçilebilen termokupl (J, K, L, T, S, R) veya iki telli PT100 sensör tipi
• PID parametrelerinin otomatik hesaplanması (SELF TUNE)
• Kontrol çıkışlarını iptal edebilme imkanı (ölçme amaçlı kullanım için)
• Dört adet SSR sıcaklık kontrol çıkışı
• SSR çıkışlarını manual kontrol edebilme imkanı
• Soft-Start özelliği
• RS-485 ModBus protokolüyle haberleşme
• Seçilebilir Isıtma/Soğutma kontrolü
• Giriş için Offset özelliği
• Prob arızası durumunda röle konumlarını seçebilme veya periyodik çalışma
• ModBus ile programlama
• RS-485 aracılığı ile yazılım güncelleme özelliği
• EN standartlarına göre CE markalı

Çevresel Özellikler
  • Ortam/Depolama Sıcaklığı 0…50 ºC / -25…70 ºC
  • Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
  • Koruma Sınıfı EN 60529 standardına göre IP20
  • Yükseklik En çok 2000m


Elektriksel Özellikler

  • Besleme Voltajı 24V DC ±%20
  • Güç Tüketimi En çok 5VA
  • Bağlantı Soketli klemens
  • Skala Pt-100 rezistans termometre -199.9…600.0 °C / -200…600 °C
  • Skala J (Fe-CuNi) termokupl -30.0….600.0 °C / -30….600 °C
  • Skala K (NiCr-Ni) termokupl -30.0…999.9 °C / -30…1300 °C
  • Skala L (Fe-CuNi) termokupl -30.0….600.0 °C / -30….600 °C
  • Skala T (Cu-CuNi) termokupl -30.0…400.0 °C / -30….400 °C
  • Skala S (Pt10Rh-Pt) termokupl -40…1700 °C
  • Skala R (Pt13Rh-Pt) termokupl -40…1700 °C
  • Doğruluk Pt-100 (rezistans termometre): ±%0.2 (tam skalanın) ±1 hane
  • Doğruluk Termokupl: ±%0.5 (tam skalanın) ±1 hane
  • Hat Direnci Termokupl için en çok 100ohm. Pt-100 için en çok 1ohm


Çıkışlar

  • S1…S4 SSR Kontrol Çıkışı Dört kanal, 24 VDC ±%20 maxsimum 30mA kısa devre korumalı SSR kontrol çıkışı


Kontrol

  • Kontrol Biçimi Dört bölge için farklı set-değer kontrolü
  • Kontrol Yöntemi On-Off, P, PI, PD, PID
  • A/D Dönüştürücü 14 bit
  • Örnekleme Zamanı 200ms
  • Oransal Band %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
  • Kontrol Periyodu 1 ile 125 saniye arasında ayarlanabilir
  • Histerisiz 1 ile 50 °C/F arasında ayarlanabilir
  • Çıkış Gücü Set değerindeki oran %0 ile %100 arasında ayarlanabilir


Kutu

  • Montaj Şekli Raya monte edilebilir kutu
  • Ebat G29xY90xD64 mm
  • Ağırlık Yaklaşık 200g (ambalajlı olarak)
  • Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
