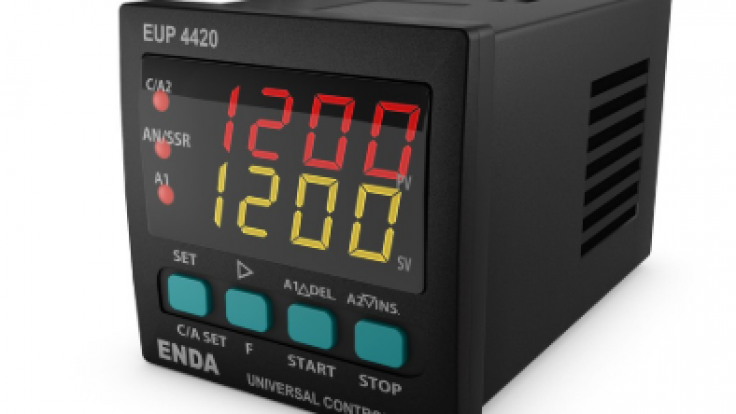

EUP4420

• Seçilebilir çift set değeri girebilme
• Seçilebilir Pt-100, J, K, L, T, S, R sensör tipi
• Seçilebilir 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV ve 0-50mV girişi
• 16 adıma kadar profil kontrolü yapabilme
• Her adımda AL1 ve AL2 çıkışları programlayabilme
• Elektrik kesintilerinde kaldığı yerden devam edebilme özelliği
• PID parametrelerinin otomatik hesaplanması (SELF TUNE)
• Üç farklı özellik atanabilen dijital giriş
• Üç farklı özellik atanabilen F fonksiyon tuşu
• Soft-Start özelliği
• Seçilebilir Analog, SSR yada röle kontrol çıkışı
• Seçilebilir 0-20mA ve 4-20mA analog kontrol çıkışı
• İkinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı
• Birinci Alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 röle çıkışı
• Seçilebilir Isıtma/Soğutma kontrolü
• Giriş için Offset özelliği
• Prob arızası durumunda röle konumlarını seçebilme veya periyodik ve otomatik periyodik çalışma
• RS-485 ModBus protokolüyle haberleşme
• EN standartlarına göre CE markalı

Çevresel Özellikler
  • Ortam/Depolama Sıcaklığı 0…50 ºC / -25…70 ºC
  • Bağıl Nem 31 ºC’ye kadar %80, sonra lineer olarak azalıp 40 ºC’de %50’ye düşen nemde çalışır
  • Koruma Sınıfı EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
  • Yükseklik En çok 2000m


Elektriksel Özellikler

  • Besleme Voltajı 90-250V AC 50/60Hz veya 9-30V DC / 7-24V AC 50/60Hz
  • Güç Tüketimi 5VA
  • Bağlantı Soketli klemens
  • Skala Pt-100 rezistans termometre -199.9…600.0 °C / -200…600 °C
  • Skala J (Fe-Const) termokupl -30.0….600.0 °C / -30….600°C
  • Skala K (NiCr-Ni) termokupl -30.0…999.9 °C / -30…1300°C
  • Skala L (Fe-CuNi) termokupl -30.0….600.0 °C / -30….600°C
  • Skala T (Cu-CuNi) termokupl -30.0…400.0 °C / -30….400°C
  • Skala S (Pt10Rh-Pt) termokupl -40…1700 °C
  • Skala R (Pt13Rh-Pt) termokupl -40…1700 °C
  • Skala 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -1999…9999 (max skala aralığı 10000)
  • Doğruluk Pt-100 (rezistans termometre), 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi: ±%0.2 (tam skalanın) ±1 hane
  • Doğruluk Termokupl: ±%0.5 (tam skalanın) ±1 hane
  • Hat Direnci Termokupl için en çok 100ohm, 3 telli Pt-100 için en çok 20ohm


Çıkışlar

  • C/A2 çıkışı Röle: 250V AC, 2A (rezistif yük için), NO+NC (Kontrol veya Alarm2 çıkışı olarak seçilebilir)
  • A1 çıkışı Röle: 250V AC, 2A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir)
  • ANL/SSR çıkışı 0-20mA, 4-20mA, 24V 20mA maksimum SSR çıkışı. Max. yük direnci 600 ohm (12 bit %0.2 doğruluk)
  • Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama


Kontrol

  • Kontrol Biçimi Tek set-değer ve alarm kontrolü
  • Kontrol Yöntemi On-Off, P, PI, PD, PID
  • A/D Dönüştürücü 14 bit
  • Örnekleme Zamanı 100ms
  • Oransal Band %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir.
  • Kontrol Periyodu 1 ile 125 saniye arasında ayarlanabilir
  • Histerisiz 1 ile 50 °C/F arasında ayarlanabilir
  • Çıkış Gücü Set değerindeki oran %0 ile %100 arasında ayarlanabilir


Kutu

  • Montaj Şekli Sıkıştırılarak panoya yerleştirilir
  • Ebat G48xY48xD87 mm
  • Ağırlık Yaklaşık 250g (ambalajlı olarak)
  • Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
