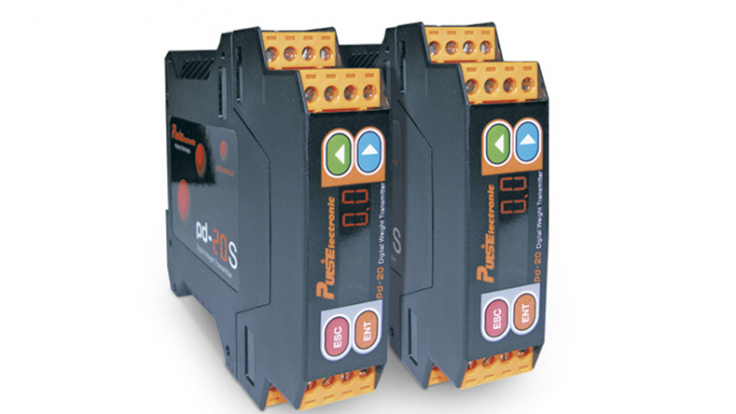

PD-20 S Dijital Load cell Sinyal Dönüştürücü

PD-20 S Dijital Load cell Sinyal Dönüştürücü

PD-20S

PD-20S transmitter kompakt tasarımı , 100Hz örnekleme hızı, 100.000’de bir hassasiyet ve özel anti-vibrasyon ve sinyal filtreleri , üstün sinyal işleme özelliği ile dolum / paketleme, tank tartımı, aşırı yük güvenlik ve kontrol uygulamaları için geliştirilmiş inovatif bir üründür. ModBus üzerinden tüm parametrelere erişim, okuma ve yazma sağlanabildiği gibi uzaktan kalibrasyon imkanı ile otomasyon sistemlerinde aranılan tüm özelliklere sahiptir. Loadcell, dijital giriş, cihaz beslemesi, RS485 ModBus çıkışı, analog çıkış, transistor çıkışları birbirinden bağımsız olarak izoledir. Bu sayede elektromanyetik gürültüye karşı üstün bir koruma sağlanmıştır.Ölü ağırlık kullanılması zor uygulamalarda parametrik kalibrasyon ile sistem çok kısa sürede devreye alınabilir.0,5 ile 4mV/V arası kazanç işareti olan tüm loadcell’ler ile uyumlu çalışır.(Loadcell giriş işareti parametrik değiştirilebilir.)

•    Yüksek hız ve yüksek hassasiyet gerektiren paketleme / dolum makinaları
•    Makine / tesis otomasyon sistemleri için veri oluşturma (ModBus üzerinden dijital veri veya endüstriyel standartlarda analog çıkış)
•    Tank / silo tartım uygulamaları ve otomasyon sistemi ile entegrasyonu
•    Aşırı yük güvenlik ve kontrol uygulamaları ile gergi kontrol sistemleri.

Teknik Özellikleri

  • Ağırlıklı Kalibrasyon : Standart Ağırlıklarla Yapılır-Parametrik kalibrasyon load cell parametreleri ile ağırlığa ihtiyaç duymadan yapılabilir..
  • Antivibrasyon Filtresi : Titreşimli Ortamlar İçin Özel filtre.
  • Bağlanabilecek Load Cell adedi : 4 adet 350 ohm.veya 8 adet 700ohm.
  • Bağlantı : 4 kablolu bağlantı.
  • Besleme Girişi : 18 – 32 VDC
  • Çalışma Ortamı Nem Miktarı : %85
  • Çalışma Sıcaklığı : -10-+40
  • Çevrim : Hızı 100 HZ
  • Çıkışlar : 16 Bit Analog Çıkış (0-10V, 4-20mA , 0-20mA) Modbus (RS485) Transistor output (500mA)
  • Çözünürlük : 1/100.000
  • Dijital Sinyal Filtresi : ADC nin dahili filtresidir.
  • Ekran : 7 mm 5 Digit Led DISPLAY
  • Girişler : 1 Adet Dijital 1 Adet Analog(Load Cell)
  • Gösterge Adımı : x1 , x2 , x5, x10, x20, x50
  • Gösterge Hassasiyeti : 1/100.000
  • Kutu : RAYA MONTAJ ÖZEL PLASTİK TİP
  • Load Cell besleme gerilimi : 10 V DC
  • Loadcell Adedi : 4 Adet 350ohm veya 8 Adet 700ohm.
  • Loadcell Bağlantısı : 4’lü veya 6’lı kablo ile bağlantı
  • Max. Yükte Çıkış Sinyali : ≤ 4 mV/V
  • Model : PD-20S SERİSİ
  • Nem : %85RH.
  • Ondalık Gösterim : 0.1, 0.01 , 0.001, 0.0001
  • Parametrik Kalibrasyon : Load Cell Parametreleri ile Ağırlığa İhtiyaç Duymadan Yapılır
  • Seri Port- Free Protocol : RS 485 – RS 232 Dönüştürücü ile RS 232 çıkış imkanı
  • Seri Port- Modbus : RS 485 (İzole Topraklı)
  • Tuş Takımı : 4 Adet Membran Tip
  • Çalışma Sıcaklık Aralığı : -10C ile +40C arası
  • Giriş Direnci : 85ohm.min.
  • Koruma Sınıfı : IP 54
